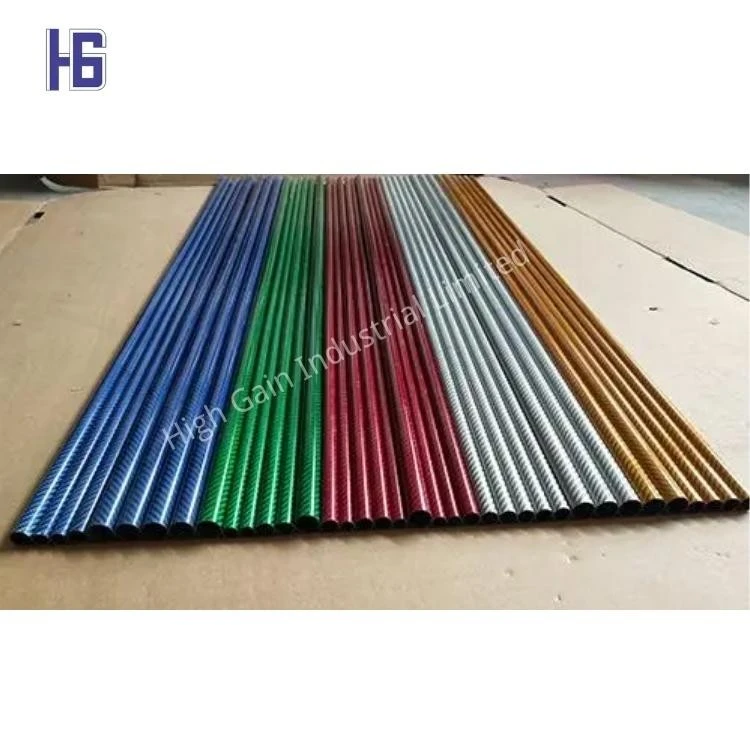

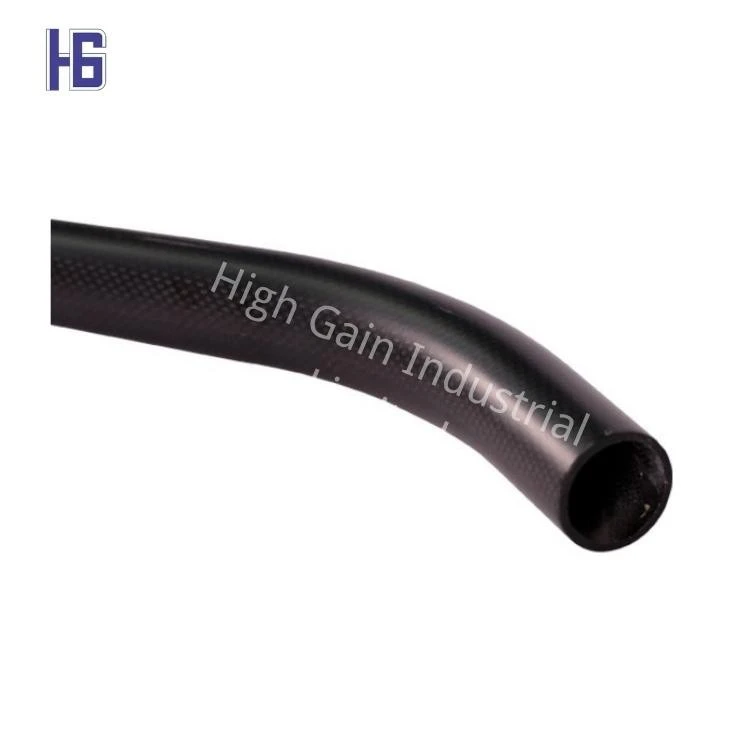

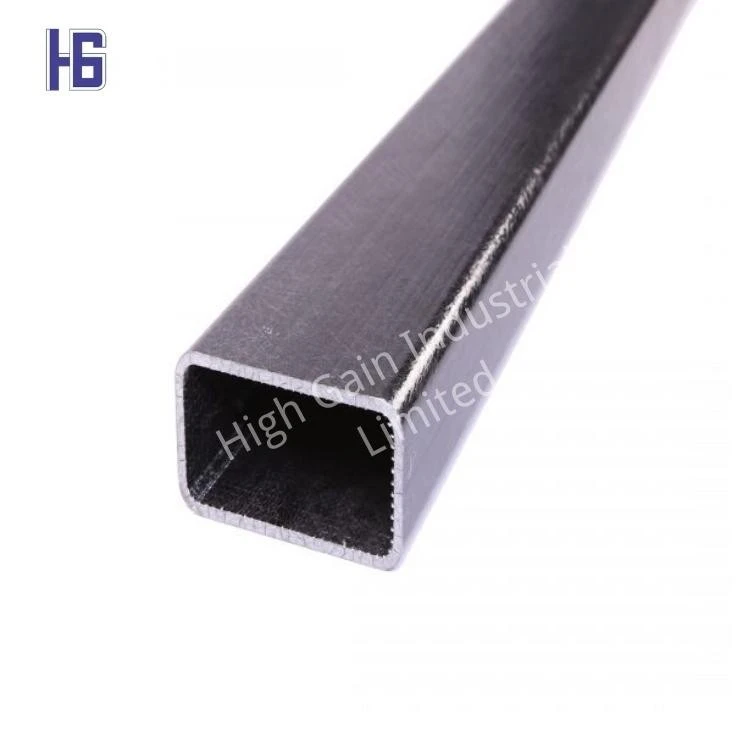

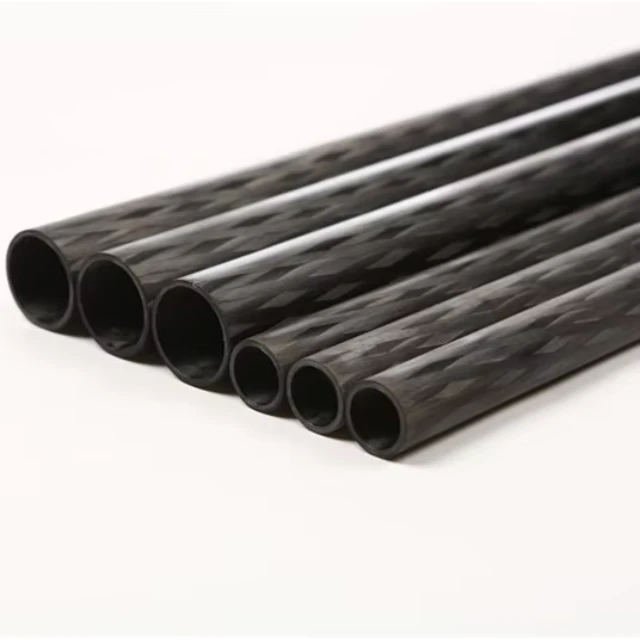

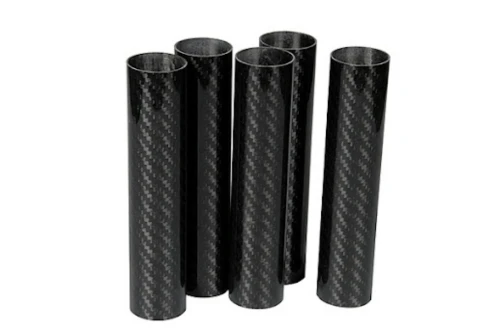

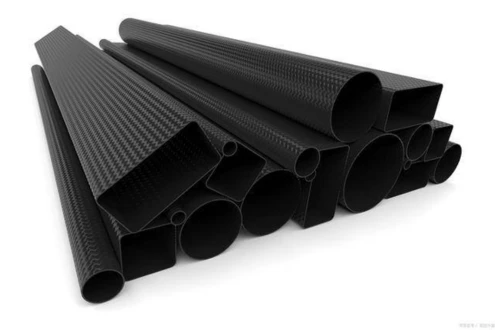

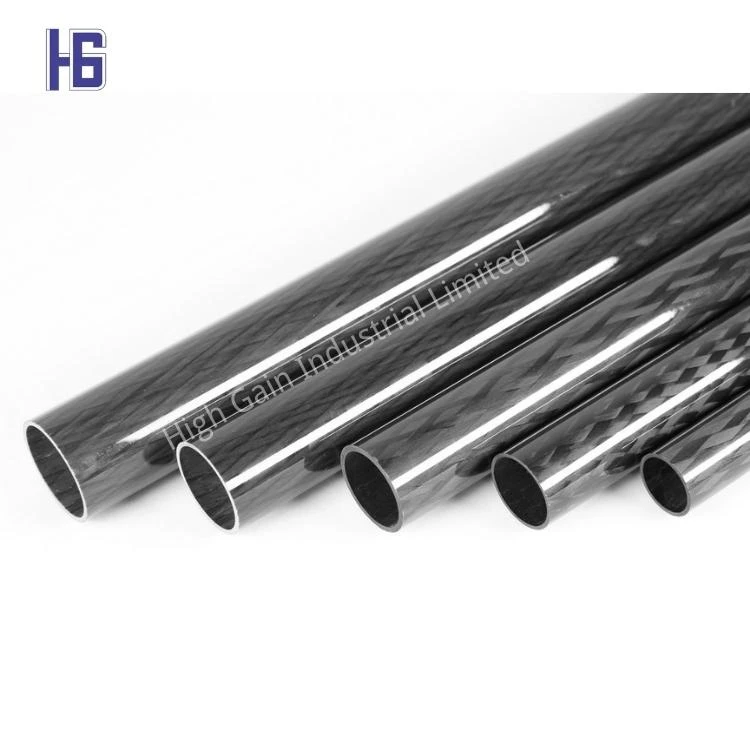

Tilpassede komposittrør
Produksjon av tilpassede komposittrør
Hule komposittstrukturer kan være vanskelig å produsere. Dette er fordi trykk må påføres både innsiden og utsiden av laminatet. Karbonfiberrør med kontinuerlige profiler er vanligvis produsert av pultrudering eller glødelegging.
Pultruderte rør er den desidert mest kostnadseffektive metoden for å produsere kontinuerlige komposittprofiler. Når du pulserer hule rør, kreves det en "flytende dorn". Kromstålstangen er fast festet til siden av matrisen der materialet kommer inn. Avstanden til den monterende maskinvaren er langt nok unna til at den ikke vil forstyrre den impregnerte fiberen når den kommer inn i matrisen.
Plassen mellom doren og matrisen vil bestemme veggtykkelsen på karbonfiberrøret. Transport av rør er vanligvis begrenset av lengde. I pultrudering vil de fleste fibrene strekke seg i rørets retning. Dette skaper et rør med stor stivhet, men ikke mye bøyle eller tverrgående styrke.
Generell prosess Flowte
Preparat
Dette stadiet inkluderer materialvalg og forberedelse. Karbonfiberprepreg er vanligvis karbonfibergarn som på forhånd har blitt impregnert med harpiks for påfølgende vikling. Det er også nødvendig å tilberede formen, vanligvis en metall eller sammensatt form slik at karbonfiberen kan såres på den.
Fibervikling
I dette stadiet blir karbonfibergarnet viklet på formen for å danne en rørformet struktur. Denne prosessen involverer vanligvis to viktigste viklingsmetoder: aksial vikling og bøylevikling. Aksial vikling er å vikle karbonfiberen parallelt med rørets akse, mens bøylvikling er å vikle karbonfiberen rundt rørets akse i forskjellige vinkler for å øke styrken og stivheten.
Herding
Etter vikling må røret herdes. Dette innebærer vanligvis oppvarming av røret for å kurere harpiksen. Temperaturen og tiden varierer avhengig av hvilken type harpiks som brukes og prosessspesifikasjoner.
Etterbehandling
Etter herding kan røret trenge etterbehandling som trimming, skjæring og sliping for å oppfylle de endelige spesifikasjonene og overflatekvalitetskravene.
Inspeksjon og testing
Det ferdige røret må vanligvis gjennomgå kvalitetskontroll og testing for å sikre at det oppfyller den nødvendige styrken, stivheten og andre ytelsesindikatorer.
Søknad
Det ferdige karbonfiberviklingsrøret kan brukes i forskjellige applikasjoner som luftfart, bilteknikk, sportsutstyr, etc.
Hovedbruken av tilpassede komposittrør skal brukes som et forsterkende materiale som skal forsterkes med harpiks, metall, keramikk og karbon for å produsere avanserte komposittmaterialer. Karbonfiberforsterkede epoksyharpikskomposittmaterialer har den høyeste spesifikke styrken og spesifikk modul blant eksisterende ingeniørmaterialer.
Fordeler
Lett, lavt energiforbruk, høy produksjonseffektivitet
Høy styrke, sterk lagerkapasitet og diversifiserte funksjoner
Liten kryp, høy presisjon og sterk tilpasningsevne
Spesifikasjoner
-

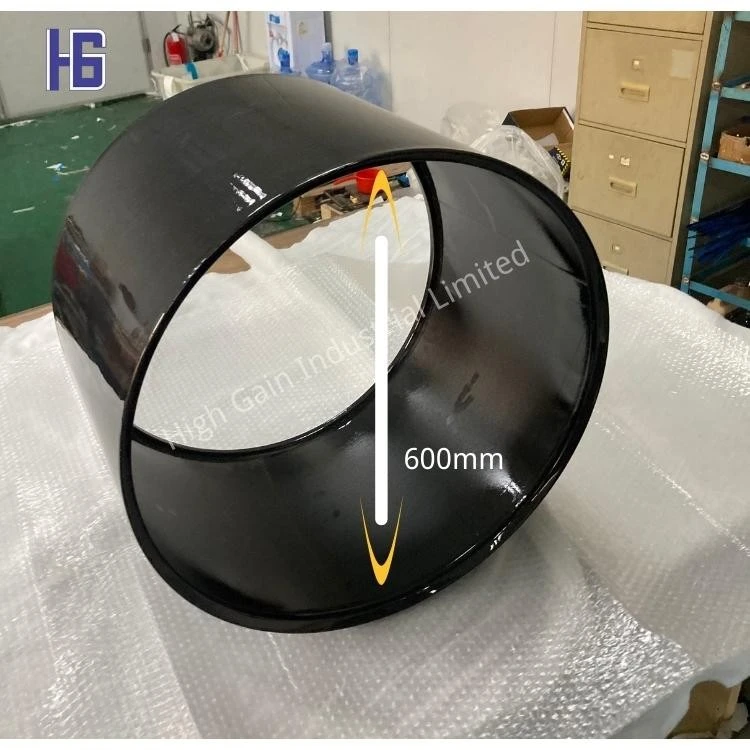

Diameterområde: 20-800 mm
-
Lengde tilgjengelig: 8000mm
-
Tykkelse: 1-30 mm
-

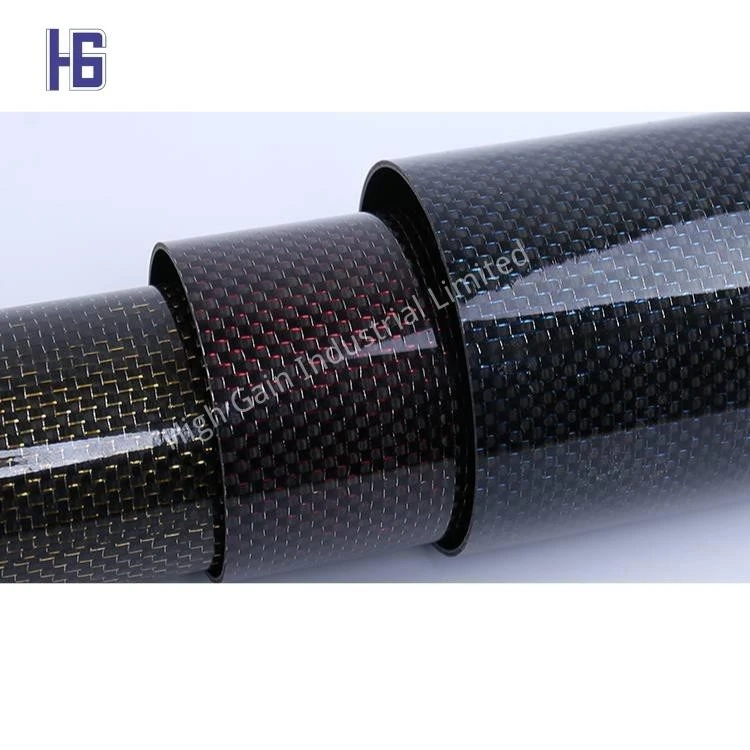

Overflatetekstur: 3K Twill, 3K vanlig, ud svart, blank, matt
-
Toleranse: ± 0. 1mm
-
Temperaturmotstand: Normalt er dimensjonene stabile ved -50 grad til 120 grader (spesiell tilpasning kan tåle temperaturer opp til 180 grader)
Produktytelsesparametere
| Tilpasset service | Kunder gir standarder, tilpasset etter kundekrav |
| Vanlig diameter, tykkelse og lengde | Ytre diameter: 5-550 mm / indre diameter: 5-500 mm / lengde innen 6,5m |
| Diameter toleranse | ± 0. 2mm |
| Overflatebehandling | Matt/lys |
| Maksimal temperaturmotstand | -30----+180 grader |
| Utseende karbonfibermateriale | 1K, 3K, 6K, 12K (i henhold til kundens krav) |
| Karbonfibermateriale Sammensetningstabell | Angi disse tilpassede komposittrørene Materialets laggrad i henhold til kundens krav |
| Vannabsorpsjonshastighet | 0.66﹪ |
| Tetthet | 1,78 g/kubikk centimeter |
| Stivhet | Beregn verdien etter testing i henhold til kundens krav |
| Bøyestyrke | Beregn verdien etter testing i henhold til kundens krav |
| Strekkfasthet | T300 T700 T800 T1000 |
| Testmetoder under produksjon og etter produksjon | Under produksjonsprosessen bruker hver seksjon spesielle testinstrumenter for dimensjonal inspeksjon, og etter at produksjonen er fullført, vil kvalitetskontrollen gjennomføre en full inspeksjon i henhold til tegningsstørrelsen |
