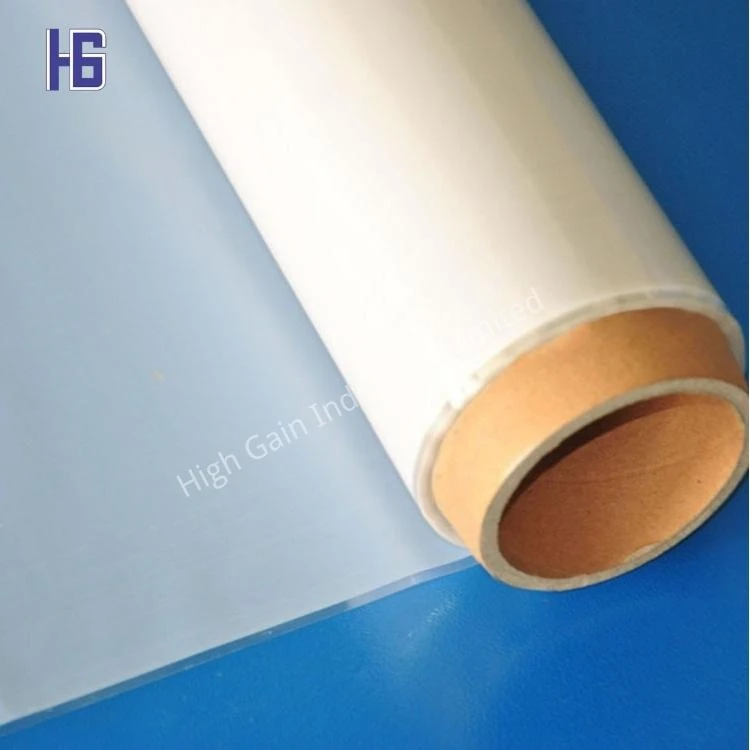

Epoksyharpiksfilm

HG-514E er middels temperaturmodifisert epoksyharpiksfilm der harpiksflyten er egnet for å forbedre overflatekvaliteten til karbonfiber. Den er med god seighet, høy styrke, sterk produksjonsevne og er enkel å bruke, eller kan brukes til stoffimpregnering.

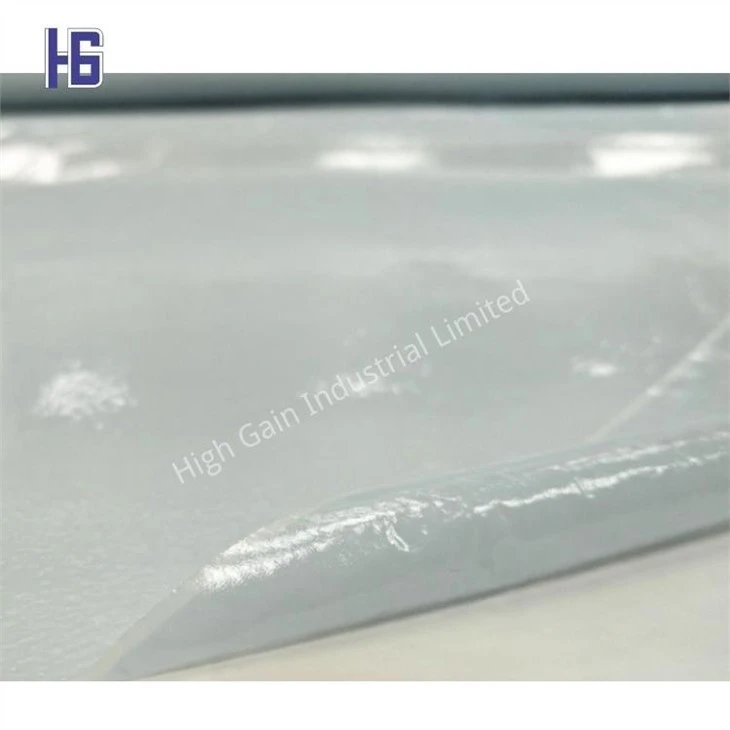

Fysisk ytelse: Gjennomsiktig og jevn belegg og tykkelse er sikret.

Vekt: 75g/m², 100g/ m², 125g/ m², 150g/ m², 200g/m², etc., og kan også justeres etter kundens behov.

Herdetemperatur: 125-150 grad

Herdetrykk: {{0}} Bar (0.2-0.5Mpa) 130 grader 60min

6 Bar(0.6Mpa) 150 grader 20 min

Herdetid og trykk kan justeres i henhold til fiber/harpiks, form og tykkelse.

Tg (DSC) 130 grader (herding 150 grader 30 min)

●Anvendelse: Epoxy Resin Film er egnet for tørrstøpeprosesser (produksjon), spesielt egnet for produkter med streng kontroll av harpiksinnhold, og kan brukes samtidig med epoxy prepreg.

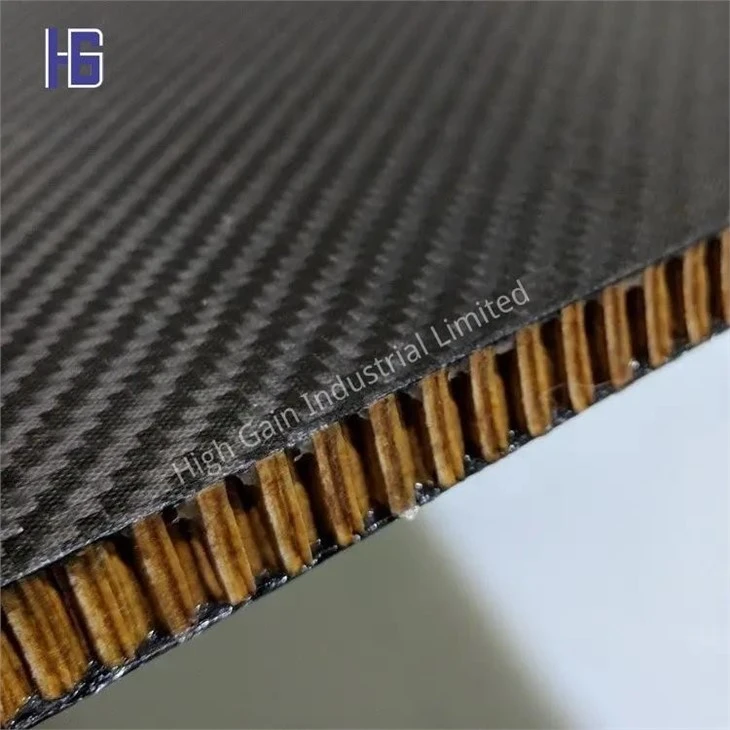

HG-514E-harpiksark kan brukes til forsterkning av glassfiber, karbonfiber eller aramidstoff, så vel som for ensrettet eller tredimensjonal flette. Det ferdige produktet har meget god mekanisk styrke.

●Operasjonsmetode:

For det første bestemmes forholdet mellom epoksyharpiksfilmen av styrken som kreves for produktene. Klipp den nødvendige filmformen med en saks som viser produktformen. Riv av et lag med slippfilm på harpiksen og legg den på det angitte stoffet etterfulgt av å spre stoffet på formen. Etter at de er klistret sammen, riv av et nytt lag med slippfilm på epoksyfilmkompositten. Om nødvendig kan antall harpiksfilmlag økes. Arbeidstemperaturen er 20-30 grader. Hvis arbeidstemperaturen er for lav, kan du vurdere å bruke en varmepistol.

Minimum harpiksbruk kan beregnes som følger:

MF/DF pluss M/D=Tp

Merk:

MF----Epoksyfilmvekt (g/m²)

DF----Epoksyfilmtetthet (g/cm³)

M-----stoffvekt (g/m²)

D-----Fibertetthet (g/m²)

Tp----produkttykkelse (mm)

For å slippe ut boblene før herding, anbefales det å bruke et vakuumtrykk på 0.2-0.5Mpa. Hvis flerlags harpiksfilmer brukes, kan den rulles med en piggerulle for å slippe ut luften.

Epoksyfilmen kan også brukes sammen med prepreg. Hovedhensynet er utslipp av luftbobler. Det riktige trykket kan infiltrere fibrene fullt ut når temperaturen økes. Utseendet til det ferdige produktet kan sammenlignes med autoklavens utseende.

● Herding:

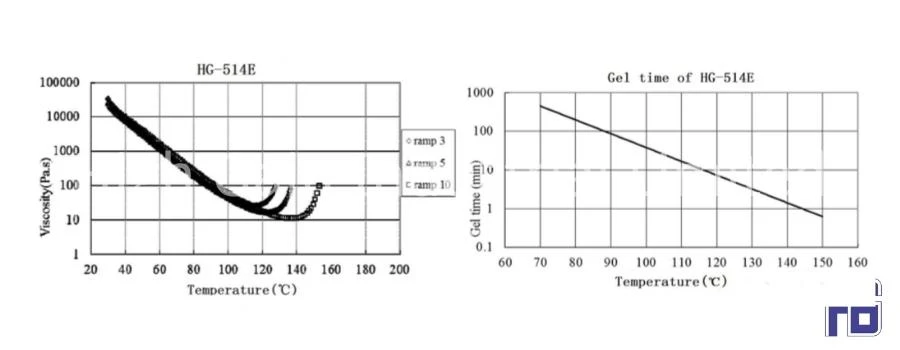

HG-514E herdes vanligvis ved 150 grader i 20 minutter eller 130 grader i 60 minutter. To prosesser vil skje etter at formen er varmet opp:

■ Viskositeten til epoksyharpikslimfilmen vil avta med økende temperatur, slik at stoffet blir impregnert.

■ Epoksyharpiksen herder når temperaturen stiger.

Derfor bør det være nok tid til å la harpiksen flyte og fylle stoffet grundig når det når størkning. Derfor må følgende to temperaturer bestemmes:

----Impregneringstemperatur. Impregneringstemperaturen til HG-514E er omtrent 80 grader. Jo lettere harpiksen flyter ved høy temperatur, men tiden er relativt kort.

----Herdetemperatur: harpiksen herdes ved denne temperaturen. I teorien bør herdetiden og trykket refereres til fullstendig herding.

Men faktisk kan epoksyfilmen også herdes ved lavere temperatur, og trenger bare å øke etterherdingsprosessen. Hvis produktet ikke klarer å fullføre herding, vil produktets styrke bli relativt redusert.

●Lagringstemperatur: 4 grader 3 måneder; -18 grad 6 måneder

● Pakking: dobbeltsidig utgivelsesfilm; 1*100m/rull.

Populære tags: epoksyharpiksfilm
